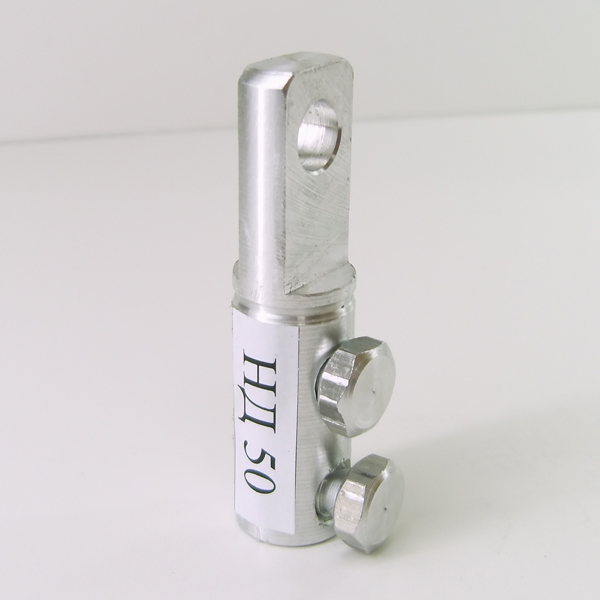

Наконечники болтовые НД

Наконечники болтовые предназначены для оконцевания токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.

Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.

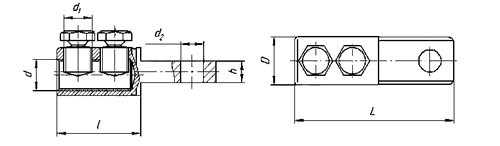

Схема

Наконечники болтовые НД схема

Спецификация
Размеры(мм)Обозначение наконечников
 НД-50НД-120НД-240
Сечение жилы25-5070-120150-240
L 76 88 101
l 44 54 56
D 19 26,5 37
d M12x1 M18x1 M26x1
d1 М10х1,5 M16x1,5 M20x1,5
d2 10,5 13 13
h 8 12,3 14,2
